国标波纹管截止阀

质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!

销售:021-56051151
传真:021-66309799
QQ : 1542202575
邮箱:1542202575@qq.com
【产品概述】
  国标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

【产品结构特点】
  1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。
  2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
  3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。
  4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

【产品执行标准】
结构形式 BB-BG-OS Y
设计标准 GB12235
结构长度 GB12221
连接法兰 GB9113、JB/T79、HG20596
试验和检验 JB/T 9092、GB/T13927

【主要性能规范】
公称压力(Mpa) 壳体试验压力(Mpa) 密封试验压力(Mpa) 适用温度(℃) 适用介质?
1.6 2.4 1.76 -20℃-350℃ 水、蒸汽、油品等?
2.5 3.75 2.75
4.0 6.0 4.4

【产品零部件材料】
序号NO. 名称 材质
1 阀体 WCB、F304、F316
2 阀瓣 2CR13、F304、F316
3 轴销 F304、F316
4 波纹管组件 F304、F316L
5 阀盖 WCB、F304、F316
6 填料 柔性石墨;pTFE
7 压套 25#、F304、F316
8 定位片 25#、F304、F316
9 阀杆螺母 铜合金ZQA19-4
10 手轮 碳钢
11 并帽 25#
12 油杯 黄铜
13 六角螺母 ASTMA193?2H、A193-8、A193-8M
14 双头螺栓 ASTMA193?B7、A193-B8、A193-B8M
15 垫片 柔性石墨+不锈钢,pTFE
16 阀杆 2Cr13、F304、F316

【主要外形连接尺寸】

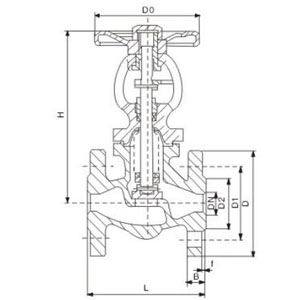

国标波纹管截止阀主要外形连接尺寸图

型号 GWJ41-16
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 13.5 19 26 36 46 74 102 168 270 420 620

型号 GWJ41-25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 14 20 27 37 48 77 105 172 3100 520 690

型号 GWJ41-40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 14.5 21 28 39 50 80 108 176 350 590 790
声明:本文中所有文字、数据、图片均只适用于参考,国标波纹管截止阀主要性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-56051151。
